Réglage Netteté Altair Camera

Si impossibilité de réaliser la mise au point voir ce lien

Expérience avec APN NIKON

Méthode classique

• Pointer le télescope sur une étoile brillantes  , étoiles utilisées pour l’alignement en fonction des saisons , Véga en été par exemple.
• Utiliser le chercheur pour s’assurer que l’étoile brillante sélectionnée  est bien centrée , sinon faire les corrections nécessaires avec la raquette.
• Éviter d’actionner la raquette pendant le temps de pose , travailler par iteration : pose , évaluer le mouvement à réaliser , mouvement raquette , etc…
• Prévoir de mettre en place le pilotage de la monture à partir du PC , pour éviter d’utiliser la raquette qui est distante de l’écran PC

• Pour déplacer la cible avec la raquette SyncScan
  • Vue à l’oculaire :
    • touche haut la cible va vers la gauche
    • touche bas la cible va vers la droite
    • touche gauche la cible monte
    • touche droite descend
  • Vue écran SharpCap

    • touche haut la cible va vers la droite
    • touche bas la cible va vers la gauche caméra Altair 294C et SharpCap
    • touche gauche la cible descend
    • touche droite la cible monte

Paramétrage SharpCap

• • Debayer Preview=On
  • Colour Space= RVB24
  • Output Format=PNG files (*.png)
  • Régler le refroidissement de la caméra autour de 10 °T
  • Mode vue directe
  • Exposure=commencer par 3 à 5 seconde pour bien repérer l’étoile, puis passer à une exposition courte de l’ordre de la seconde , voir quelques 10 emes de seconde
  • Analogue Gain à ajuster pour bien voir l’étoile , on peut démarre à 100 et aller vers 2000
  • Vérifier avec l’histogramme que l’étoile n’est pas saturée  , pic complètement à droite. On peut faire un ROI sur l’étoile , pour vérifier sur une petite portion du capteur.
  • Jouer sur la molette de réglage de la netteté du focuseur jusqu’a obtenir un point trés petit avec des aigrettes trés fines
  • Utiliser la fonction zoom de SharCap pour avoir une bonne vision de l’étoile.
  • Le réglage est parfait lorsqu’il y a 4 aigrettes non dedoublées et bien fines



Faire la netteté sur l’étoile en utilisant le focuser et vérifier l’image sur l’écran jusqu’à ce que l’étoile apparaisse très petite sur l’écran avec des aigrettes très fines non dédoublées.

Vérifier que l’étoile n’est pas saturée , vérifier avec l’histogramme , la courbe en doit pas être tassée à droite de l’histogramme , le mesure FWHM doit donner une courbe en cloche , essayer d’optimiser la largeur moyenne.

Les boutons d’affichage de réticules peuvent être utilisés pour bien centrer l’étoile

La fonction FX associée au bouton zone d’image (juste à côté de FX) permet d’accentuer un effet FX uniquement sur l’étoile.

La fonction ROI sur l’étoile permet aussi d’avoir une vue ciblée sur la région de l’étoile.

Une fois le réglage réalisé serrer la vis du focuser pour ne pas perdre le réglage

Utiliser le bouton prise de vue de cadrage (pas d’enregistrement d’image)  pour s’assurer que le réglage est bien maintenu et correcte

Utilisation des outils SharpCap pour le réglage de la netteté

De manière générale suivre la procédure suivante

• Phase de préparation
  • Mise au point visuelle initiale avec télescope sur un objet distant d’au moins 200 mètres
• Phase de configuration
  • Pointer au télescope la cible sélectionée
  • Vérifiez que la cible n’est pas surexposée à l’aide de l’outil Histogramme d’image.
  • Sélectionnez l’outil pour calculer le score de mise au point approprié (par exemple Multi Stars FWHM ) – ajustez le niveau de noir, les paramètres de  détection de la cible,le ROI ou sélectionner une étoile (Mesure FWHM) avec le bouton situé à droite du bouton de sélection de réticule.
    pour obtenir le meilleur score de mise au point.Réinitialisez le graphique pour effacer l’historique des scores
• Phase de mise au point finale
  • Réglez manuellement la mise au point du télescope, regardez scores de nettetée. Arrêtez quand le meilleur score obtenu.
  • Télescope est  maintenant au point , bloquer la vis de verrouillage du focuser

Réglage de la netteté pour la lune et les planètes par détection de contraste

Réglage initial de la caméra et du format d’image

• Debayer Preview=On
• Output Format=JPEG files (*.jpg)
• Colour Space=RGB24
• Analogue Gain=100
• Exposure=100,0000ms
• Contrôle image -> Adjust
• Refroidissement activé -> 0°
• Fréquence d’image : 1 toutes les 2 ou 4 secondes

Pointer la lune et dégrossir la mise au point

Vérifier que la lune n’est pas surexposée à l’aide de l’outil d’affichage de l’histogramme de l’image.

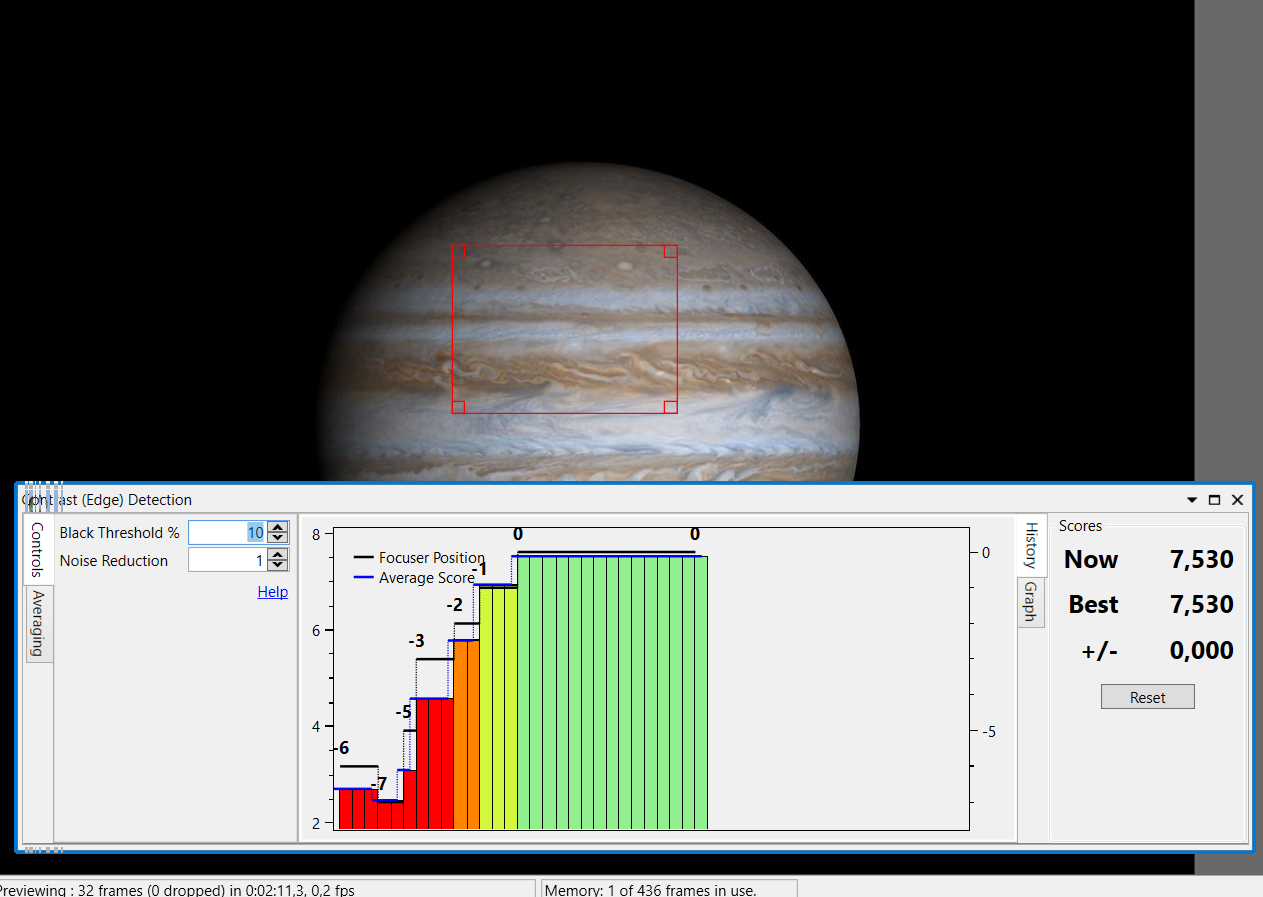

Utiliser l’assistant de mise au point de SharpCap et l’outil Détection de contraste de bord

Régler la moyenne sur la période à 1 frame pour l’imagerie en ciel profond (bouton sur la gauche « averaging ».  La moyenne est plus utile pour l’imagerie à grande vitesse (lunaire,solaire ou planètes)

Utiliser l’évolution du graphique pour avoir le meilleur score de netteté , sélectionner l’onglet history , le graphique est plus simple à interpréter.

De hautes barres vertes (valeurs élevées) indiquent le plus de contraste et donc la meilleure mise au point. Barres rouges courtes (valeurs les plus basses) indiquent la pire mise au point

Réglage de la netteté pour la lune et les planètes par détection de la plage d’histogramme (plage de luminosité)

Utiliser l’assistant de mise au point de SharpCap et l’outil Détection de la plage de d’histogramme

Même réglage de SharpCap que pour la plage de contraste .

Mesure la distance entre les parties les plus lumineuses et les plus sombres de l’image – une meilleure mise au point devrait donner des scores plus élevés. Peut mieux fonctionner pour les images bruyantes (gain élevé) que la détection de contraste (bord).



Réglage de la netteté pour la lune et les planètes par détection des détails de Fourier

Même réglage de SharpCap que pour la plage de contraste .

Mesure la netteté en examinant la quantité de détails à petite échelle dans l’image telles que déterminées par une transformée de Fourier. Une bonne concentration conduit à des scores plus élevés. Peut-être moins sensible au bruit que les options de détection de contraste.

Mesure FWHM multi-étoiles , Convient aux étoiles et aux sources ponctuelles pour les objets du ciel profond

• Choisir une zone du ciel , de préférence au zénith et suffisamment étoilée
• Régler la séquence de prise vue entre entre 4 et 8 secondes pour avoir le temps de manipuler de focuser et amortir les vibration du télescope
• Utiliser comme point de départ les réglages SharpCap pour faire la mise au point de manière classique sur une seule étoile (voir début de cette page)
• Vérifier que la cible n’est pas surexposée à l’aide de l’outil d’affichage de l’histogramme de l’image.
• Utiliser l’assistant de mise au point de SharpCap et l’outil mesure FWHM multi-étoiles
• On peut travailler sur une zone d’image près de la cible , en utilisant le « Sélectionner une zone d’image » , en haut à droite de l’écran SharpCap
• Régler la séquence de prise vue entre entre 4 et 8 secondes pour avoir le temps de manipuler de focuser et amortir les vibration du télescope

Le score Multi-Star FWHM a un certain nombre de commandes pour ajuster la détection des étoiles. Il faut ajuster ces contrôles pour essayer de détecter au moins 20 étoiles (mais pas plus de quelques centaines). Conseils sur le réglage de ces commandes se trouve ci-dessous. Au moins cinq étoiles appropriées doivent être détectées pour qu’un score valide soit généré ·       Les paramètres de réglage

• Supprimer les pixels chauds – Activer cette option ajuste le processus de détection des étoiles pour éviter détecter une étoile à partir d’un seul pixel chaud dans le image. Vous devrez peut-être désactiver cette option si vous êtes à l’aide d’un appareil photo grand pixel et d’une courte focale (c’est-à-dire que vos étoiles sont très petites)
• Utiliser l’étirement de l’affichage (histogramme) – lorsque cette option est sélectionnée,  tout étirement d’affichage appliqué à l’image est également utilisée pour la détection d’étoiles pour aider détecter les étoiles faibles. En général, laissez cette option active.
• Sensibilité – Ceci contrôle la sensibilité globale du processus de détection d’étoiles – augmentez la valeur pour essayer de détecter plus d’étoiles, diminuez-la pour réduire le nombre d’étoiles détectées. Notez ce qui suit :
  • Le réglage d’une sensibilité plus élevée peut prendre plus de temps pour la détection des étoiles, et potentiellement
  • ralentir le processus d’empilement
  • SharpCap ajustera automatiquement la sensibilité en la baissant à un minimum de 75 si plus de 200 étoiles sont détectés et l’augmentera (à un maximum de 75) si moins de 25 étoiles sont détectées.
• Max Brightness – c’est le maximum niveau de luminosité des étoiles à prendre en compte pour tirer partie pleinement de la mesure FWHM. les étoiles saturées ne sont pas incluses telles quelles car il est impossible de dire à quel point elles sont sursaturés, ce qui signifie qu’elles peuvent donner des résultats inexacts.
• Noise Reduction – lorsqu’il est activé, un flou Gaussien est appliqué pour aider SharpCap à ignorer les bas niveau bruit et les pixels chauds. Augmenter ce paramètre peut aider à détecter correctement les étoiles dans des images bruitées ·

Affichage des mesures : En mode history  : de courtes barres vertes (valeurs faibles) indiquent la meilleure mise au point. Les barres rouges (valeurs les plus élevées) indiquent la plus mauvaise mise au point

Test du 7 Juillet 2022 sur Véga en début de soirée , première expérience

Debayer Preview=Off
Output Format=PNG files (*.png)
Colour Space=RAW8
Frame Rate Limit=Maximum
Analogue Gain=2085
Exposure=1,000s

caméra Altair 294C et SharpCap

Conseils AltairAstro pour une mise au point manuelle

https://www.altairastro.help/info-instructions/instructions-howto/how-to-focus-your-altair-camera-on-stars/

Commencez par une durée d’exposition relativement longue, 3 à 5 secondes Une étoile floue apparaîtra comme une grande chose « blobby » qui peut être plutôt faible.

Puis essayer de tourner le bouton de mise au point dans un sens ou dans l’autre pour que l’étoile diminue de taille. On sait maintenant dans quelle direction tourner le bouton de mise au point. Au fur et à mesure que notre mise au point s’améliore  réduire le temps d’exposition.

Finalement, vous devons obtenir de petits points étoiles.

Parfois, il est utile d’augmenter le gain et de modifier les paramètres de l’histogramme :

• Gain. Augmentez le gain dans le menu gain pour amplifier le signal. (Équivalent à ISO sur un appareil photo reflex numérique). Allez-y, composez-le au maximum pour voir ce qui se passe !
• Étirement de l’histogramme. Ouvrez le menu de l’histogramme sur la gauche. Le graphique représente les niveaux d’intensité des pixels de la caméra par rapport à leur volume. L’intensité court le long de l’axe horizontal de gauche à droite, la droite étant la plus intense. Hauteur indique le nombre relatif de pixels avec cette valeur. Là où il y a un pic, vous avez beaucoup de pixels avec une intensité élevée. Vous pouvez définir la partie de l’histogramme qui s’affiche en déplaçant votre souris sur le bord du graphique, puis en cliquant et en faisant glisser la petite ligne du bord droit vers la gauche.

On verra toujours une « tache », même à fort grossissement lorsque l’étoile semble focalisée à l’échelle de prévisualisation normale. l’étoile peut sembler très grosse et « blobby », et elle peut sauter un peu à cause des courants d’air (voir) et des erreurs de suivi de la monture (erreur périodique),

Il faut prendre son temps. L’astuce consiste à obtenir la goutte la plus petite possible, mais elle ne sera jamais parfaite et elle changera toujours un peu en raison des changements de densité de l’air au-dessus du télescope.

Se concentrer sur une position « moyenne » qu’ont jugent la meilleure.

Chaque fois que nous touchons le télescope on provoque  des vibrations qui devront se calmer un peu avant de pouvoir effectuer le prochain réglage.

Développer un rythme où on ajuste le bouton de mise au point, puis attendre son effet, et ainsi de suite.

Certains imageurs peuvent prendre environ 15 minutes pour faire la mise au point, d’autres encore plus.

Lorsque on considère que la mise au point est correcte , verrouillez votre porte-oculaire

Les points de mise au point peuvent changer pendant la nuit quand elle se refroidit  refroidit ou se réchauffe également, il faudra refaire la mise au point à un moment donné pendant la nuit

Utilisation de Altair Capture

• Régler le refroidissement de la caméra autour de 10 ° (peu important pour cette opération)
• Temps de pose 5 secondes pour cibler l’étoile puis passer à une exposition courte de l’ordre de la seconde
• Gain 50.00 au départ , puis réduire le gain
• Altair Capture affiche l’image de l’étoile en continue
