Préparer une soirée d’observation astronomique

Opérations à réaliser de jour.

Vérifier la météo de la soirée :

Météo France doit annoncer une nuit claire de 18 heures à 4 heures sur Cajarc, Cahors, St Chell. Sinon ce n’est pas la peine d’aller plus loin dans cette documentation.

Note : En général si un ciel voilé est annoncé à partir de 0h (le jour suivant) la probabilité d’avoir des brumes et de l’humidité à partir de 22 heures est fréquente.

Installer le trépied de la monture

Il faut : le trépied, la boussole et le niveau

Orienter l’ergot de la monture au nord (se mettre au moins à 1 mètre de l’ergot pour que la boussole ne soit pas perturbée par le support métallique)
Mettre le trépied de niveau en procédant progressivement, pied par pied.
Rallonger les pieds au minimum, pour éviter que le porte oculaire du télescope ne soit trop haut lors de son utilisation.
Une fois le trépied de niveau, faire une vérification à la boussole et ré aligner le pôle nord, à la boussole. La mise à niveau décale l’alignement.
L’axe nord, sud doit être parfaitement de niveau, c’est lui qui représente le 0° de latitude.
Bloquer les pieds fortement (16 kilos de télescope et 15 kilos de masses vont être rajoutés + les accessoires optiques).
Note : Cette étape est très importante, elle conditionne fortement la qualité de la procédure d’alignement du télescope .

Installer la monture NEQ6

Il faut : La monture (attention ça pèse 16 Kilos), la tige filetée de fixation avec sa rondelle, le plateau porte accessoire avec son écrou et rondelle de fixation.

Desserrer les deux vis de réglage azimut pour faciliter le passage dans l’ergot du trépier.

Installer la monture sur le trépied

Fixer la monture et le plateau porte accessoire

Note : Ne pas oublier cette opération, avant de monter les contres poids, si non chute de la monture lors du montage de ceux-ci et d’accident

Réglage azimut direction pôle nord.

Utiliser la boussole pour aligner l’axe AD (ascension droite ) vers le nord en utilisant les deux vis de réglage azimut. Attention débloquer toujours la vis opposée à la vis que vous voulez serrez.
Une fois le réglage fait, amener en butée les 2 vis sur l’ergot du trépied.
Mettre la barre des contre-poids à la verticale.

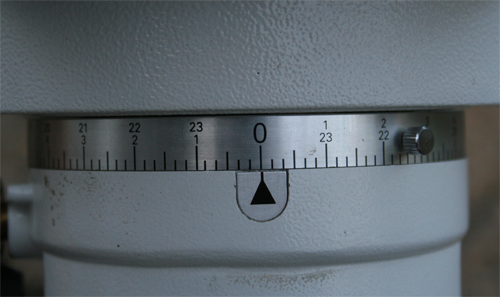

Aligner le repère du cercle gradué de l’axe AD sur 0 et bloquer le cercle de repère.
Utiliser le repère de gauche marqué au crayon rouge sur la monture pour s’assurer que l’axe AD est bien positionné .

Réglage de la latitude direction pôle nord.

D’une utilisation à une autre ce réglage n’est pas nécessaire au Mas de Minge, sauf changement de lieu la latitude réglée doit être bonne.

Vérifier donc l’échelle de hauteur latitude qui doit être de 44°, 32 ‘ (graduation 44 + 2,5 barres).

Note : Attention Polaris Finder du téléphone mobile donne des valeurs en degrés : 44,54 ° → 60×0,54 = 32 ‘.

Utiliser les vis de réglage en hauteur pour régler la latitude si nécessaire. Attention débloquer la vis opposée à la vis que vous voulez serrer.
Une fois le réglage fait les deux vis doivent être en butée sur leur points d’appui.

Note : Pour monter en latitude. Débloquer la vis coté nord, et tourner la vis côté sud dans le sens des aiguilles d’une montre.

Réglage le l’axe de déclinaison (support crémaillère du télescope)

Aligner la crémaillère de manière qu’elle soit en direction du pôle nord, utiliser la boussole ou le niveau pour s’assurer de l’orientation.

Une fois l’alignement réalisé, aligner le repère du cercle gradué de l’axe de déclinaison sur zéro et bloquer le cercle gradué.

Installer le télescope sur la monture

Il faut : Le télescope, les 3 masses de contre-poids de 5 kg et être deux.

Une personne qui gère la crémaillère, l’autre la mise en place du télescope.

Installer les contres poids :

Note : Attention vérifier que la monture a bien étét vissée sur son support, danger, chute de la monture lors de l’installation des contre-poids.

En principe les contre-poids installés au plus bas sur la tige (bloqué par la vis de sécurité correspondent à la bonne position d’équilibrage de télescope avec le chercheur et un oculaire de 28 mm monté. Si plus de poids est rajouté sur le tube (appareil photographique par exemple, il faudra utiliser la rallonge de la tige de contre poids.

Installer le tube du télescope

Attention il pèse 15 kg

Desserrer les vis de la crémaillère de manière suffisante pour laisser passer la fixation du télescope
Poser le télescope et utiliser le repaire scotch orange pour le centrer sur la crémaillère (ce repère est un repère d’équilibrage). Tenir le télescope d’une main côté miroir, l’autre sur la fixation ou l’ouverture du télescope.

Note : Enlever le bouchon de sortie du télescope car sa fixation est faible, ne pas tenir le télescope par le bouchon.

Serrer les vis, en vérifiant que le pied du télescope est bien dans la crémaillère.
Bloquer les vis deux à deux, assez fortement pour que le télescope soit solidement fixé.
Vérifier le serrage des colliers. Il n’est pas nécessaire de bloquer les colliers fortement (il y a des patins de feutrine sous les colliers). Le collier côté miroir doit être aligné sur la marque de scotch orange du tube (c’est un repère d’équilibrage).

Lâcher le tube avec précaution et s’assure qui est bien soutenu.

Installer le chercheur et un oculaire

Il faut : le chercheur, le porte chercheur, le scratch de sécurité du chercheur. Un oculaire de 28 mm et sa bague de fixation, un oculaire de 8 mm et sa bague de fixation.

Fixer le porte chercheur sur le tube, sécuriser la fixation avec le scratch (il s’est déjà barré de son support ).

En principe le chercheur est déjà installé dans le porte chercheur, cela simplifie la procédure d’alignement chercheur / tube en conservant le réglage précédant. Sinon utiliser la procédure suivante.

Mettre l’élastique dans sa rainure
Débloquer les vis noir de réglage
Passer le chercheur dans son logement en tirant en arrière la vis chromée.

Monter l’oculaire de 28 mm

Installer sa bague de fixation et bloquer ses deux vis. Modérément.
Installer l’oculaire et bloquer ses deux vis de fixation. Modérément
Vérifier les fixations, l’ensemble doit suffisamment fixé pour ne pas chuter.

Réglage du chercheur

Il faut : les rallonges électriques, le bloc d’alimentation et la raquette installés sur la monture

Note : Pour que le bloc d’alimentation ne tire pas sur son connecteur, le caler en passant la prise par un trou du support accessoires. Un bout de scratch peut être utiliser pour maintenir le connecteur en place au niveau de la fixation de la raquette.

Régler le chercheur en visant le relais SFR de préférence ou le poteau téléphonique champ 1 côté Ouest.
Suivre la procédure de réglage décrite page 8 du mode d’emploi de la monture.
Faire un premier niveau de réglage avec l’oculaire 28 mm puis affiner le réglage avec l’oculaire de 8mm ou 10mm et l’oculaire avec croisillons éclairé en rouge.
Viser la cible en utilisant dans un premier temps le pied du chercheur en étant derrière le tube.
Utiliser la raquette skyscan pour positionner finement le tube vers la cible d’alignement en regardant à travers le chercheur.

Note : Une fois l’alignement du chercheur effectué, utiliser la fonction Utitaire de la raquette et remettre la monture ne position « Home position » et couper électriquement en monture, pour supprimer de la mémoire de la raquette tous les mouvements liés aux différents réglages. L’axe AD et de DEC doivent retrouver leur position d’origine sur le repère de leur cercle gradué en position zéro.

Équilibrer le télescope

Faire l’équilibrage en Ascension droite, puis en déclinaison en suivant la procédure décrite page 8 du mode d’emploi de la monture.

Si le repérage des scotch orange a bien été utilisé, l’équilibrage doit être quasiment bon.

S’assurer que l’ensemble monture, contre-poids et télescope sont bien alignés vers le nord

L’alignement de la monture et du tube doivent être orientés vers le pôle nord. Après la procédure de réglage du chercheur polaire et d’équilibrage vérifier que l’ensemble tube, monture pointe bien vers la direction du pôle nord donnée par la boussole. Les repères marqués rouge sur la monture et les points noirs en vis à vis (petit trous sur les axes AD et DEC) doivent être alignés. Faire une vérification visuelle de l’ensemble, ajuster éventuellement l’axe AD et DEC et remettre les repères gradués sur zéro en face des repères de la monture.

Cette précaution simplifiera l’alignement de l’étoile polaire.

Opérations à réaliser dès que l’étoile polaire est visible.

Il faut : un paillasson pour ne pas s’abîmer le genoux , une montre pour avoir l’heure et la date du jour.

Enlever le bouchon noir de sortie du viseur polaire et son cache plastique blanc.
Faire pivoter l’axe de déclinaison de 90 % pour dégager la sortie du viseur polaire

Maintenant, on va allumer la monture, ce qui a pour effet de mettre en route l’éclairage du viseur polaire. Il est possible de régler la valeur d’éclairage du viseur polaire à 60 %.

S’assurer que le viseur polaire n’est pas trop éclairée (60%). Le réglage se fait avec la fonction utility et Polar Scope Led. En principe la raquette garde le réglage précédent en mémoire.

En regardant par le viseur polaire l’étoile polaire doit être visible dans le champ du viseur. Sinon vérifier que la latitude a été correctement réglée et jouer sur les mollettes de réglage de l’azimut pour retrouver l’étoile polaire dans le champ, dans la zone circulaire du viseur polaire..

Site de référence

On amène l’étoile polaire au centre de la croix en jouant sur les manettes de réglages en latitude et en azimut.

On s’assure de la verticalité des repères du viseur polaire (0 ou 12 en position basse), 12 dans cet exemple en débloquant l’axe AD et en le faisant tourner, aligner le repère rouge de gauche en face du repère noir. C’est le repère de la vertical du viseur polaire fait en plein jour en visant un poteau vertical ou un fil à plomb.

Ensuite, en utilisant uniquement les manettes de réglage en latitude, on fait descendre la polaire sur le grand cercle en position 12 H.

L’étoile polaire doit descendre verticalement, si le repère rouge a été correctement positionné, axe zénith, horizon en jouant sur le réglage de latitude.

On peut aussi utiliser les molettes de réglage d’azimuts pour s’assurer que la polaire se déplace bien sur l’axe horizontal, Est en Ouest

Si le réglage n’est pas bon faire pivoter la monture sur son axe AD.

Enfin ramener la polaire en bas du cadran

Note ; C’est le chiffre 12 dans notre exemple , ce pourrais être 0 , 6 ou 18 , cela ne dépend que de la position de la vertical pour le viseur monté. L’essentiel c’est de noter la valeur du point bas (12 dans cette exemple)

On déverrouille le cercle AD à l’aide de ses petits vis, on le fait tourner afin d’amener le repère en face du zéro et on le verrouille dans cette position.

Maintenant, utiliser Polaris Finder du téléphone portable ou PolarScope sur le PC ou lien lien ci-dessous pour avoir l’angle horaire de l’étoile polaire : Polaris HA

https://takahashi-europe.com/support/softwares/polarisfinder/polarisfinder-1.5-fr.htm

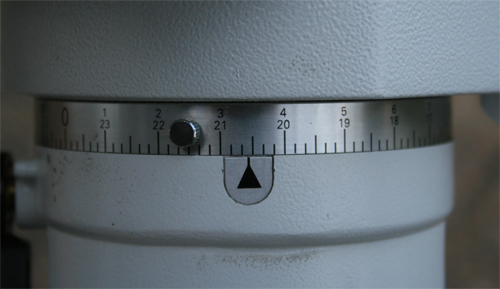

Il faut alors faire tourner l’axe AD de la monture, afin de faire afficher la valeur Polaris HA sur le cercle AD, en lisant les graduations du haut. Par exemple ici, le cercle affiche la valeur 03h27 (environ, les graduations allant de 10 minutes en 10 minutes).

Ceci fait, on serre le frein de l’axe AD. Éventuellement faire un ajustage fin l’aide des molettes de réglages en latitude et en azimut pour que l’étoile polaire soit bien positionnée sur le point vertical d’origine (0 ou 12, 12 dans notre exemple )

Note : Dans ce cas l’étoile polaire, représentée par le point noir doit être sur le chiffre 12

Remettre la position zéro du cercle gradué sur le repère rouge de droite. C’est le repère de la position verticale de l’axe de déclinaison.

Il n’y a plus qu’à remettre la monture position initiale, barre de contre-poids verticale et orientée au nord. Le repère zéro de l’axe AD devrait se retrouver aligné sur le repère noir de la monture. Remettre l’axe DEC sur leur position d’origine 0 en utilisant le repère de leur cercle gradué) et démarrer la procédure d’alignement.

Avant de démarrer la procédure d’alignement s’assurer que la monture est bien dans la position suivante.

La tête du trépied doit être de niveau → A du être fait lors de l’installation du trépied . Vérifier que la bulle de niveau de la monture est dans son rond.
L’axe d’ascension droite pointe vers le pôle céleste Nord → Réaliser dans le chapitre ci-dessus.
La barre de contre-poids pointe vers le bas → Vérifier avec le niveau
Le tube optique pointe vers le pôle céleste → L’étoile polaire doit apparaître dans le champ sur chercheur et dans l’oculaire du télescope dans une position similaire à celle de l’alignement du viseur polaire.
Couper électriquement la monture, la mise en station est terminée. Faire cette opération pour être certain que la raquette en garde pas en mémoire une position bâtarde suite au réglage du chercheur et de la mise ne station.

Procédure d’alignement

Maintenant, on va allumer la monture.

Utiliser les paramètres suivants pour une mise en station pour l’observatoire du Causse.. Mots.

Arrivé à l’étape 8 indiquée, la raquette monture affiche la valeur Polaris in Pcope HH:MM et Polaris HA. Polaris HA doit correspondre à la valeur donnée par Polaris Finder ( à +ou – 2minutes) et en regardant dans le viseur, on doit avoir la polaire positionnée sur le cercle de viseur polaire à la position HH:MM donnée par la raquette (Polaris in P.Scope).

Note si une erreur est détectée à ce niveau vérifier : latitude, longitude, niveau, date, heure etc…

Un fois la validation de l’alignement polaire réalisé, choisir l’option 1 pour démarrer l’étalonnage et utiliser la fonction repérage d’objet céleste automatique ou 2 pour faire du pointage manuel d’objet céleste

Il faut : La carte du ciel pour localiser les étoiles proposées par la raquette ou stélarium.

Utiliser un oculaire grand angle pour bien repérer les étoiles d’alignement puis affiner le centrage de l’étoile avec un oculaire réticulé de 10 mm
Terminer toujours avec les flèches de la raquette haut et bas pour terminer le centrage

Étalonnage sur une seule étoile.

Note : Vérifier que les freins des axes AD et DEC sont bien bloqués

En été, la raquette va proposer Arcturus. Il faut utiliser la raquette et le chercheur pour confirmer l’alignement d’Arcturus à la raquette. Il faut faire un premier centrage avec un objectif 28 mm puis un alignement plus fin avec le 8 mm.

Automne : Véga

Étalonnage sur deux étoiles.

En été :

La deuxième étoile est Vega.

Commande intéressante de la raquette.

Arrêt de la procédure d’alignement en cours : touche ESC
Relancer la procédure d’alignement : Setup Mode → Alignment
Remettre le télescope sur sa position de départ : Utility → Parc Scope
Erreur d’alignement (uniquement si alignement avec 2 ou 3 étoiles) : Utility → Ploar Align. Error

Retour d’expérience pendant les observations

Dégager l’escabeau avant chaque nouveau pointage d’objet céleste
Bien bloquer les freins
Si le tube est bloqué pendant un mouvement d’alignement (escabeau , contact observateurs etc..) , vérifier l’étalonnage en le remettant en Home position. Contrôler qu’il s’aligne bien sur le zéro des cercles gradués. Sinon refaire la procédure d’alignement
