Utilisation d’une lentille de Barlow avec Newton 250×1200 et caméra Alair 294c
- Capteur couleur CMOS 4/3″ SONY IMX294
- Taille capteur : 19,2 mm x 13 mm / Diagonale 23,2 mm
- Taille pixels : 4,63 µm x 4,63 µm
- Nombre de pixels : 4144 x 2822 pixels (11,7 Mpx)
- Distance de la surface du capteur depuis l’extrémité plate de l’adaptateur à monture : 17,5 mm
Double la longueur de focale du télescope (2x correspond à un grandissement de 2)
Une Barlow 2x travail dans de bonne condition jusqu’à environ 3 à 4 fois de grandissement
Pour le calcul du grandissement en fonction du tirage : G = 1 +(T/F) (voir page 47 du livre Astrophotographie de Thierry Legault)
- G = Grandissement
- T = Tirage , distance entre la lentille et le capteur de la caméra
- F = Focale de la Barlow , jamais indiqué par le constructeur mais elle se situe entre 60 mm et 130 mm
Exemple : Une lentille de barlow de focale 100 mm installée à 150 mm du capteur G = (1+ 150/100) = 2,5 fois
Installation sur le Newton pour de l’observation visuelle : sa focale passe à 2,4 mètres
Montage sur le Newton de l’adaptateur oculaire 50,8 mm sur le porte oculaire , puis la Barlow et l’oculaire choisi
exemple avec oculaire 36 mm : Sans Barlow le grossissement est de 33,3 et avec Barlow nous passons à 66,6
Installation sur le Newton pour de l’astrophotographie
Les lentilles de Barlow décalant le plan focale vers l’arrière il faut intercaler des bagues allonge entre la lentille de Barlow et la caméra
Monter la lentille de Barlow directement sur le porte oculaire sans l’adaptateur 2″ du Newton

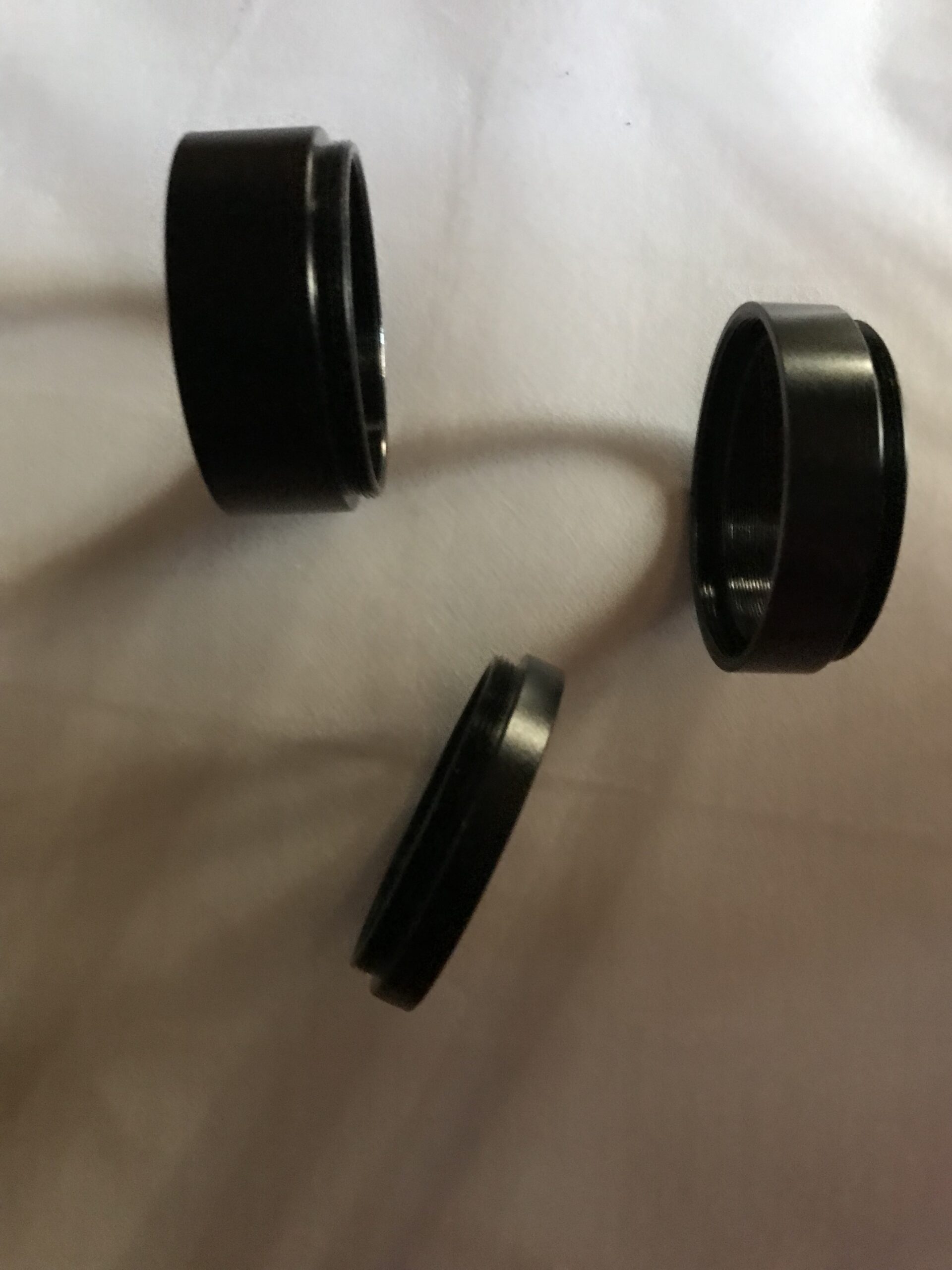

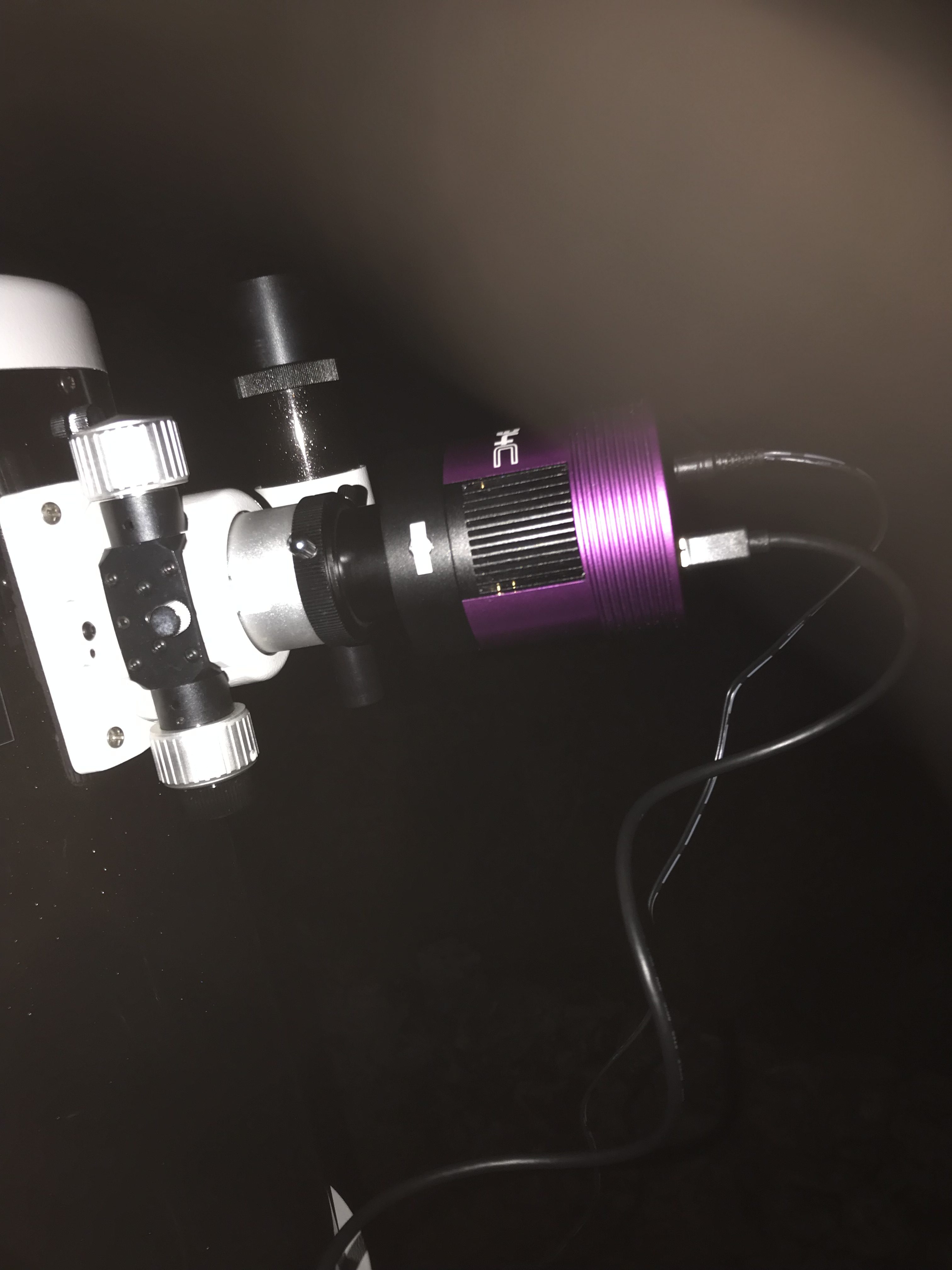

Monter sur la Barlow le coulant 2″ livré avec la caméra , le tubes allonges T2 de 20 mm (bague allonge) fournie avec la caméra et ajuster la position du plan focale en rajoutant des bagues allonges T2 (5,10,15mm ) , visser l’ensemble sur la caméra.
Si nécessaire on atteint pas la position du plan focal , monter adaptateur 2″ du Newton avant la Barlow , comme pour un usage en observation visuelle
Localisation des cibles du ciel profond
Mème si l’alignement polaire est correcte et l’alignement sur 2 ou trois étoiles réalisé avec soin , l’augmentation de la focale va réduire le champ visuel de la caméra , il faut utiliser le plat solving de SharCap pour faciliter la localisation et le centrage de l’objet devant être photographiée
La pleine lune fait 0,5 °
Champ de Prise de vue du capteur sans Barlow
Champ de Prise de vue du capteur avec Barlow
Réglage de la netteté
Avec l’augmentation de focale le réglage de la netteté avec la technique des aigrettes risque d’être plus complexe il faut utiliser les fonctionnalités offerte par SharpCap
Temps d’exposition
La focale du newton passe à 2,4 m , l’ouverture devient F9,6
Le facteur d’augmentation du temps de pose est de 9,6/4,8 au carré soit 4 : pour un temps de pose unitaire sans Barlow de 40 secondes nous passons à 160 secondes
Valeur à confirmer avec SharpCap et le Smart Histogramme sur un objet du ciel profond déjà photographié :
La nébuleuse IRIS , 83 photos de 42 secondes sans Barlow correspond à 58 minutes de temps de pose
La nébuleuse IRIS , 83 photos de 168 secondes avec Barlow correspond à 3H 50
Il faut s’assurer que la monture à un suivi correcte pour des temps de pose unitaire pouvant aller jusqu’ a 3 minutes (168/60 = 2,8).
Activer le PEC ( Periodic Error Correction) sur la monture NEQ6 )
Faire des mesures avec le logiciel PECPrep
Sinon il faut passer à l’autoguidage avec PHD un diviseur optique et une petite caméra d’autoguidage
