Collimation

Collimation Newton 250×1200

Sources d’informations : les sites ci-dessous

Collimation Newton

https://skyvision.fr/le-guide-utilisateur/optiques/

http://www.astrofiles.net/collimation

http://astrosurf.com/d_bergeron/astronomie/Bibliotheque/collimation/collimation.htm

http://www.webastro.net/index.php?wapedia=articles&article=217

http://www.webastro.net/forum/showthread.php?t=23809

http://astrosurf.com/legault/collim_fr.html

https://www.stelvision.com/astro/collimation-telescope-newton/

https://www.pierro-astro.com/faq/212-quels-accessoires-utiliser-pour-collimater-mon-newton

https://www.youtube.com/watch?v=T1zMWIg6lEs

Collimation Smith-Cassegrain

https://www.pierro-astro.com/images/fichiers/CollimationSCT.pdf

http://www.astrosurf.com/sweiller/Collimation.html





Avant de modifier la collimation faire une vérification de sa qualité

Le réglage sur la figure de Airy est possible si il y a très peu de turbulences. La méthode décrite ci-dessous s’applique sur un newton au niveau du miroir secondaire après avoir bien réglé le miroir primaire. C’est l’affinage du réglage du secondaire

• Utiliser un oculaire pour avoir un grossissement de 1 à 1,5 du diamètre du télescope
• Viser une étoile proche du zénith pour avoir le moins possible de turbulences, délocaliser légèrement l’étoile. On doit obtenir un disque lumineux de plusieurs anneaux concentriques
• Avec un grossissement de 2 à 3 fois et en faisant une bonne mise au point la figure de Airy doit montrer le premier anneau complet et uniforme et pas une image ressemblant à une comète

Controle et réglage avec une oculaire de collimation ( Takahashi par exemple)

Acte 1 : on vérifie le placement des optiques

L’araignée

Logiquement, le support de l’araignée est centrée par rapport au tube. Le miroir secondaire est collé sur ce support. Si le F/D du télescope est faible, il est possible qu’il soit collé de façon décentrée, c’est alors normal (et calculé). Mais le support, lui, est en général centré.

Vérifiez-le en mesurant les branches de l’araignée, ou en comparant leur longueur avec un compas. Normalement ce réglage est fait en usine et ne bouge pas. S’il y a un décalage de quelques millimètres, ne changez rien : ce réglage n’est pas critique. C’est seulement s’il y a un décalage notable qu’il faut replacer le support de l’araignée.

Le porte-oculaire

Le porte-oculaire doit être perpendiculaire au tube. Vérifiez-le approximativement. Si ce n’est pas le cas (ça peut arriver par exemple s’il y a une bosse sur le tube), replacez-le à la perpendiculaire à l’aide de ses vis de réglage. S’il est à 89,9° au lieu de 90°, ce n’est pas grave, pour l’instant on vérifie juste qu’il n’y a pas un gros problème.

Le miroir secondaire

Jetez un œil dans le porte-oculaire à vide (pas de Barlow, d’oculaires, etc.) Normalement, le miroir secondaire doit être visible en face du porte-oculaire, pas sur le côté, et doit pointer à peu près vers le porte-oculaire.

Deux réglages sont à vérifier (et éventuellement refaire) : la translation et la rotation. Dans les dessins qui suivent, le télescope pointe vers la gauche. On n’a représenté que le porte-oculaire et le miroir secondaire vu dedans.

Placez le tube à l’horizontale. (Attention : toute autre position entraîne, en cas de manipulation, le risque possible que le secondaire tombe au fond du tube, à son grand dam et au grand dam du primaire par dessus le marché…)

Rotation : le miroir secondaire est-il tourné vers le porte-oculaire ?

1 = extérieur du porte-oculaire.
2 = intérieur du porte-oculaire.
3 = miroir secondaire.

Non, il est vu elliptique, donc il est mal tourné.

Oui, il est vu circulaire, ce qui indique une bonne orientation.

Si ce n’est pas bon, il faut tourner le miroir secondaire à la main jusqu’à voir un cercle parfait. Soyez minutieux : un cercle, c’est un cercle, pas une ellipse à peine allongée. Rappel : ne faites ça que si le tube est posé à l’horizontale, on ne sait jamais… Normalement la rotation du miroir secondaire ne nécessite pas d’outil ni de dévisser quoi que ce soit, mais vérifiez quand même dans le mode d’emploi.

Translation : le miroir secondaire est-il placé dans le tube en face du porte-oculaire ?

Non, il est placé trop vers l’avant, il faut le reculer.

Non, il est placé trop vers l’arrière, il faut l’avancer.

Oui, il est pile poil en face du porte-oculaire (ça se voit au fait que tous les cercles sont concentriques).

Rappel : s’il faut translater le miroir secondaire (vers l’avant ou l’arrière), faites-le en plaçant le tube à l’horizontale. Pour avancer ou reculer le support du secondaire, normalement il y a une grosse vis à desserrer (v. mode d’emploi). On la desserre, puis on pousse le support à la main (ou on le tire). Et on resserre.

Le miroir primaire

Fermez un œil et placez-vous devant le tube, à une distance égale à sa focale (par exemple : à 1,2 m pour le Newton 250×1200 de façon à voir le support du secondaire bien au centre. Ça doit ressembler à quelque chose comme ça :

1 = contour extérieur du tube.
2 = contour extérieur du miroir primaire au fond du tube.
3 = support du miroir secondaire.
4 = reflet du miroir secondaire dans le primaire.

Remarque : la bonne distance, c’est celle qui permet que le miroir secondaire et son reflet aient la même taille.

Sur l’image ci-dessus, le reflet du secondaire apparaît à droite, ce qui prouve que le primaire ne pointe pas selon la direction du tube. S’il pointait selon la direction du tube, le reflet serait confondu avec le secondaire.

Vous devez agir sur les vis de réglage du miroir primaire (v. mode d’emploi) pour obtenir ceci (tout est centré) :

(Ici je me suis placé un tout petit peu trop près exprès pour voir déborder le reflet du secondaire. Vous voyez le reflet ? Il dépasse à peine.)

Ce réglage étant vérifié (ou refait), le miroir primaire est à présent orienté convenablement. On peut fignoler, mais c’est déjà pas mal.

Remarque : une autre méthode consiste à se placer de façon à ce que le secondaire et son reflet se superposent. Le réglage est OK s’ils se superposent au centre du primaire. S’ils sont sur le côté lorsqu’ils se superposent, on joue sur les vis de réglage du primaire pour corriger ça.

Retour au miroir secondaire

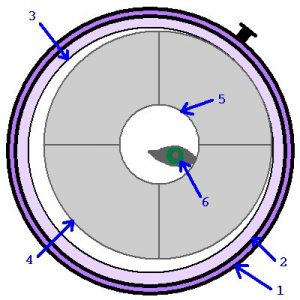

Regardons à nouveau dans le porte-oculaire, mais plus précisément. Nous devons voir quelque chose comme ça :

1 = extérieur du porte-oculaire.
2 = intérieur du porte-oculaire.
3 = contour du miroir secondaire, à présent face au porte-oculaire donc circulaire et centré.
4 = contour du reflet du miroir primaire vu dans le miroir secondaire (pas forcément centré).
5 = contour du reflet du miroir secondaire vu dans le miroir primaire lui même vu dans le miroir secondaire…
6 = reflet de l’œil de l’observateur.

Le réglage consiste à centrer le reflet de l’œil. S’il n’est pas centré, on joue sur les trois petites vis d’orientation du secondaire (v. mode d’emploi) pour recentrer le reflet du primaire et le reflet de l’œil. Une fois que tout est centré, on s’éloigne de dix centimètres, puis vingt, trente, etc. tout en s’assurant que le reflet de l’œil reste visible et centré (comme on s’est éloigné, on ne voit que le centre de l’image, donc que l’œil). Dès qu’il disparaît, on le recentre avec les petites vis de réglage, puis on s’éloigne. Le but est de voir le reflet de son œil lorsqu’on est éloigné d’un bon mètre du porte-oculaire.

Acte 2 : on vérifie l’alignement des optiques

Pointez une étoile brillante à fort grossissement et centrez-la au milieu du champ (c’est important !). Vous devez voir quelque chose comme ça :

Bon, je vais grossir le dessin pour qu’on comprenne mieux, mais n’oubliez pas : le dessin est fortement grossi !

Maintenant, on va défocaliser un tout petit peu. J’insiste : un tout petit peu. S’il y a un léger défaut d’alignement, on verra quelque chose comme ça :

La tache blanche correspond à l’image du miroir primaire éclairé par l’étoile légèrement défocalisée, et le petit point noir à l’ombre du secondaire.

Rappel important : j’ai fortement grossi le dessin. En réalité, ce qu’on voit, c’est ça :

(Vous avez détecté le décentrage ?)

L’alignement est très bon si aucun décentrage n’est décelable. En fait, pour être encore plus précis (et c’est utile), il faudrait chercher un décentrage directement sur le disque d’Airy. Mais mon objectif est juste d’avoir un alignement correct, pas forcément parfait.

Il faut savoir que plus le décentrage est détecté loin de la mise au point, plus le défaut d’alignement est important. Si on ne détecte le décentrage que très proche de la mise au point, il suffira d’une légère retouche de l’alignement. Si par contre on le détecte à mi-chemin, c’est que l’alignement laisse vraiment à désirer.

Important : on ne doit pas juger le décentrage sur l’étoile complètement défocalisée (erreur courante). Si on détecte un décentrage dans ces conditions, c’est que l’alignement est complètement à côté de la plaque, et on aurait dû détecter le problème à l’étape précédente.

Remarque : certains télescopes à court F/D et diamètre relativement grand ont un miroir secondaire décentré, c’est exprès et calculé, et dans ce cas là encore, on ne doit pas défocaliser à fond car on verrait alors un décentrage qui est normal. Encore une fois, pour conclure il faut se rapprocher le plus possible de la focalisation.

Remarque importante : si l’on joue l’acte 2 au début de chaque séance d’observation (puis l’acte 3 si nécessaire), on n’aura jamais de gros défaut d’alignement (sauf cas particulier), autrement dit il suffira toujours de deux ou trois tours de vis – voire aucun – pour réaligner les optiques. C’est si on néglige de faire la vérification que le réglage va peu à peu se défaire, de sorte que le jour où l’on voudra s’y mettre, il faudra tout reprendre à zéro…

Acte 3 : (si nécessaire) on réaligne les optiques : Voir une méthode ci-dessous  utilisant un laser

Rappel : l’acte 3, c’est à la fin, il ne faut pas jouer l’acte 3 si l’on n’est pas sûr des deux précédents.

Plusieurs méthodes existent pour ce dernier réglage : alignement sur une étoile, œilleton de collimation, « cheshire », laser, laser + Barlow, etc. Mieux vaut ne pas les mélanger.

Il faut savoir que fignoler le réglage est très utile, surtout en observation planétaire. Il suffit d’un très léger défaut d’alignement pour que les surfaces planétaires apparaissent moins contrastées, et comme elles ne le sont déjà pas beaucoup, ce léger défaut peut suffire à rendre invisible ce qu’on cherchait (par exemple la Tache Rouge de Jupiter).

Mais ce fignolage est une étape supplémentaire après l’étape d’alignement « correct mais perfectible ». Il faut donc d’abord maîtriser cet alignement « correct mais perfectible ». Ainsi, il est inutile de chercher à régler avec précision l’alignement des optiques si on a oublié de simplement les placer correctement. Rappelons que les accessoires d’aide à la collimation ne permettent pas de vérifier que les préliminaires sont faits, puisque leur utilisation suppose que c’est le cas !

Les possibilités de réglage collimation pour télescope Newton : Source documentation fournie avec le télescope Newton 250×1200

Réglage miroir secondaire

Vous devez agir sur les 3 vis de réglage du miroir secondaire.

Lorsque vous serrez une vis, vous devez desserrez les 2 autres et vice-versa. Une fois le réglage terminé, vérifiez que les 3 vis de réglage sont correctement serrées et qu’aucune n’est flottante

Astuce : dès que vous tournez une vis dans un sens, tournez les deux autres vis dans l’autre sens. Ainsi, les trois vis sont toujours au contact du support miroir secondaire et vous évitez que celui-ci ne pivote sur sa vis centrale .

Le miroir secondaire a plusieurs possibilité de réglage :

• Les 3 vis poussantes permettent les réglages 1 et 2 (inclinaison et translation)

• La vis tirante centrale permet la rotation du secondaire autours de son axe (3), et bien sur son blocage

• Les vis de réglage de l’araignée permet de centrer le secondaire par rapport au tube (4)

Réglage miroir primaire

Recherchez les 3 vis de blocage du miroir primaire à l’arrière du tube et desserrez-les de quelques tours.

La disposition des vis dépend du modèle de télescope.

Les vis de réglage s’appuient sur des ressors, les vis de blocage s’appuient simplement sur support du miroir (les grandes vis) .

Le miroir primaire, placé au fond du tube sur le barillet, peut être orienté grâce a des vis de réglages, au nombre de 3 ou 6 selon l’instrument.

Barillet simple

Barillet a plateau support : cas du Newton 250×1200

Méthodes collimation avec collimateur laser HOTECH « Crosshair »

Attention : toujours s’assurer en passant la main devant la sortie du tube que le faisceau laser est bien dirigé vers le secondaire puis le primaire . Risque pour la vue si le laser atteint vos yeux

Position du tube lors des réglages, serrage des vis

Le tube peut-être mis horizontalement pour le réglage du secondaire , mais pour le primaire il faut positionner le tube entre 45° ou 50 ° , sinon à l’horizontal le miroir primaire bascule sur ces appuies (les 6 pattes qui maintiennent  le miroir dans son barillet) qui ont nécessairement un jeux pour tenir compte des variations de température du miroir.

Le pas bloquer fortement les vis de  réglage du secondaire: Pour serrer plus une vis dé serrer légèrement les vis opposées , travailler en 10 ème de tours

Idem pour le miroir primaire , une fois le miroir réglé avec les vis sur ressort , serrer les vis de blocage à la main sans trop forcer Le miroir primaire ne doit pas être contraint .



Laser de collimation HOTECH en 31.75mm « Crosshair » : VIDÉO de présentation

Manuel d’utilisation

manual-newtonian.Laser-de-collimation HOTECH

ÉTAPE 1: Installation du collimateur laser
Desserrez les vis de fixation oculaire du porte oculaire en s’assurant qu’elles sont complètement en retrait de l’interieur du porte oculaire

ÉTAPE 2: Insertion du collimateur laser
Desserrer la bague de compression qui maintient les caoutchouc et qui va permettre de comprimer les anneaux de caoutchouc dans le porte oculaire

Ensuite, maintenez la bague de serrage et faites glisser le collimateur laser dans la
Porte-oculaire.

On peut vérifier si le laser est lui même bien collimaté en le faisant tourner sur lui même dans le porte oculaire avant serrage , le spot ne doit rester centré sur le miroir primaire et ne doit pas décrire un cercle.

ETAPE 3: orientation du collimateur laser
Prenez la bague de serrage (ne saisissez pas la partie du compartiment de la batterie),
Et orientez la fenêtre de la plaque avant s’ouvrant sur le côté du collimateur afin qu’elle soit tournée vers vers le bas du télescope.

ÉTAPE 4: Adaptation du collimateur laser sur le focuser
Tenez la bague de serrage et poussez l’adaptateur à l’avant de l’épaule de la jante de mise au point, puis tournez la bague de compression dans le sens des aiguilles d’une montre sur le collimateur.
Serrez l’adaptateur jusqu’à ce que vous sentez que le collimateur laser est bien serré sur le dispositif de mise au point.
* NE PAS serrer la vis à main sur le viseur.

ETAPE 5: Activation du collimateur laser
Tournez le capuchon d’extrémité du collimateur laser dans le sens des aiguilles d’une montre jusqu’à ce que le laser soit activé.
Bouger légèrement la bague de serrage (pas la fin du laser) et vérifiez si le faisceau laser
sur le miroir primaire ne se déplace légèrement. Si le faisceau bouge répétez l’étape 4 jusqu’à ce que le collimateur laser soit bien fixé.

ÉTAPE 6: Réglage du miroir secondaire
Utiliser le tournevis adapté pour régler les vis d’inclinaison du secondaire pour que le faisceau laser pointe sur le centre du miroir primaire
Notez que le point laser s’allume considérablement quand il est au-dessus du point central et diminue quand il est au centre

Conseil :

Si le spot est à gauche jouez sur vis de gauche. On peut serrer légèrement sans desserrer les vis opposées ou laisser une vis légèrement desserrée , pour aligner le spot

Les vis Bobs Knobs sont pratiques mais il faut refaire le réglage souvent. Si commande des vis préciser le modèle de Newton à la clé des étoiles.

ÉTAPE 7: Réglage du miroir primaire
Aller au bas du tube miroir primaire et déverrouiller les vis de blocage primaires.
Regardez le Collimateur Laser depuis le bas Côté du miroir primaire. Réglez les vis de collimation jusqu’à ce que le point laser soit au centre de la façade du collimateur laser. Le point est au centre du collimateur quand le spot disparaît du centre du collimateur (le faisceau de retour du laserse superpose au faisceau de départ )



ÉTAPE 8: Réglages d’itération sur les deux miroirs
Retournez au porte-miroir secondaire et réajustez les vis d’inclinaison.  Si nécessaire, pour s’assurer que le point laser est centré dans le centre du miroir
Si possible, vérifiez à la fois le point laser en projection et le retour sur le Miroir secondaire si les deux sont superposés sur la même position. Votre télescope devrait maintenant être aligné.

ÉTAPE 9: Démontage du collimateur laser du porte oculaire
Éteignez le laser en tournant le capuchon d’extrémité dans le sens inverse des aiguilles d’une montre jusqu’à ce que le laser soit désactivé.
Tenez la bague de collimateur et tournez la bague de compression dans le sens inverse des aiguilles d’une montre pour desserrez l’adaptateur. Prenez la bague de serrage , enfoncée la légèrement et retirez doucement le collimateur laser.

Et vous êtes prêt à utiliser le télescope collimaté.
